4.5. Recorte de placa

Para cortar la placa del tamaño y forma deseada, y extraerla de una placa mayor, puede crear una ruta para una herramienta de corte que define los límites de la placa. Puede indicar espacios en la ruta para dejar pequeñas conexiones que mantienen la placa en su lugar.

Este tutorial describe cómo crear recortes rectangulares con 2 o 4 espacios.

  1. Carguen un archivo Gerber y localice la sección Board Cutout (Recorte de placa) en la lengüeta Selected.

    _images/cutout_form.png

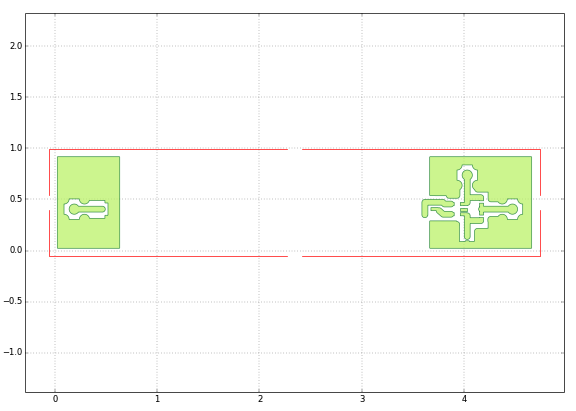

  2. Especifique el margen (“Margin”). El margen asegura que la ruta rectangular a ser generada mantendrá una distancia con respecto a las superficies de cobre de al menos el valor indicado. Especifique el tamaño de los espacios. 2 veces el diámetro de la herramienta de corte es un tamaño apropiado. Especifique cuántos espacios (2 o 4) y donde desea ubicarlos (Arriba y abajo (“T/B”), derecha e izquierda (“L/R”), o en los 4 lados del rectángulo).

    _images/cutout2.png

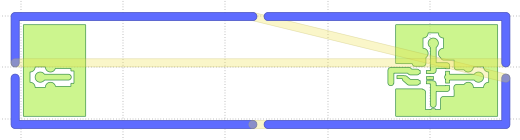

  3. Cree un Objeto CNC Job a partir del nuevo Objeto Geometry generado, del mismo modo que en tutoriales anteriores.

_images/cutout3.png

Note

Es posible crear recortes de placa de tamaños y formas arbitraria, al igual que ubicación, tamaño y cantidad arbitraria de espacios. Visite la página web de FlatCAM para ver ejemplos y tutoriales.
